S 形梁式測力傳感器-拔插測試實驗

文章出處：創始人人氣：發表時間：2023-09-27 10:53:48

產品快插接頭連接插拔壽命試驗測試是屬于產品可靠性測試中的一種,主要對驗證耳機類插口、藍牙類插口、汽車充電接口、車載產品類連接器、網銀類插拔端子等接插口類壽命強度,以保證產品質量,符合產品質量使用需求。USB接口、端子、連接器、按鍵、開關等端子進行插拔壽命試驗。

未標題-1

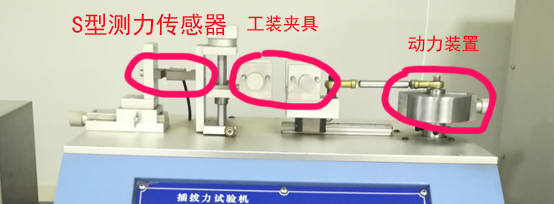

根據客戶需求，定制適合固定多種產品的工裝夾具，在動力裝置驅動下，公端產品端來回往復線性移動對母端產品接觸插拔模擬人使用產品插拔真實情況，實現各種快插接頭拔插動作，后端的S型測力傳感器可以感知拔插實驗過程中產生的力值數據。

1、將需要測試的公母端產品固定在插拔壽命試驗機的固定夾具上；

2、調節偏心輪，根據產品的尺寸以及插拔行程調節好公母產品插拔行程；

3、調節母端夾具上下高度，讓公端產品適合插拔；

4、S型測力傳感器連接好信號數據采集與顯示設備，記錄實驗數據（拔插次數，拔插過程中的力值數據）。

1668062724101

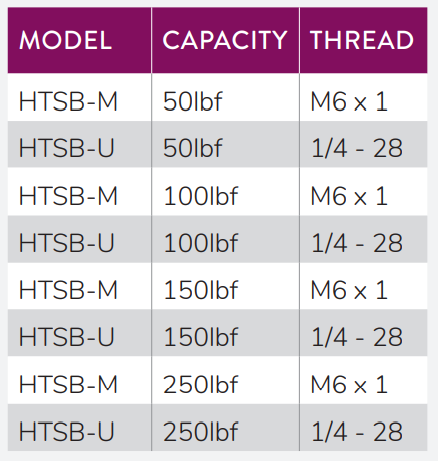

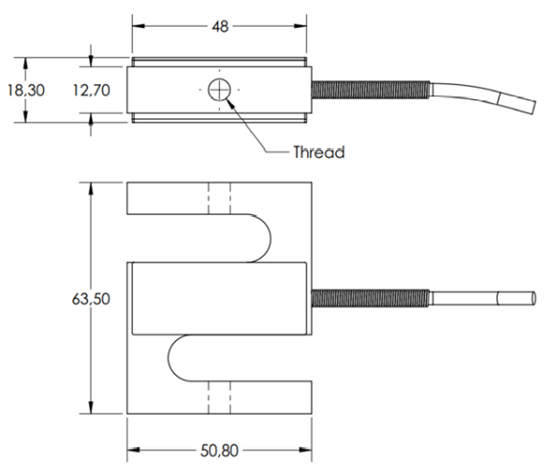

HitecSDI 高溫 S 形梁式測力傳感器

技術參數：
量程：0~250 lbf
過載保護：150%F.S.
輸出靈敏度：3.0mV/V(標準)
線性度：0.05%F.S.
滯后性：0.05%F.S.
零點平衡：1 %F.S.
溫度補償：20~80 ℃
使用溫度：-50~+120℃
溫度系數：0.002%F.S./°F
橋路電阻：350Ω
激勵電壓：10~20Vdc
